一、空壓機的介紹

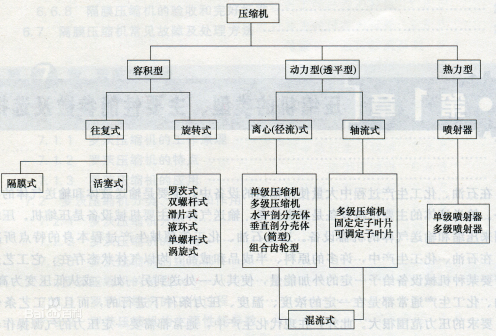

空壓機的類型如下圖：

空壓機的工作原理：空氣壓縮機（英文為：air compressor）是氣源裝置中的主體，它是將原動機（通常是電動機）的機械能轉換成氣體壓力能的裝置，是壓縮空氣的氣壓發生裝置,是利用空氣壓縮原理制成超過大氣壓力的壓縮空氣的機械。

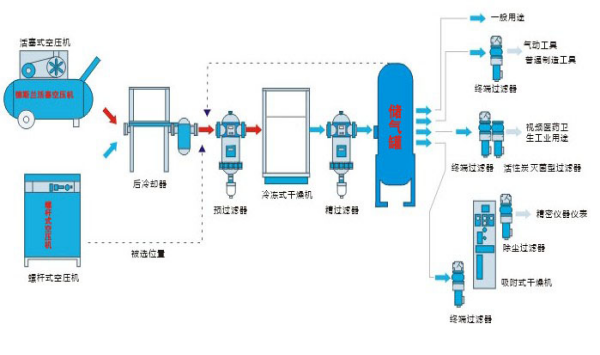

設備先通過空壓機產氣，再到儲氣罐，之后由管道分配到各個終端用氣。

二、螺桿式空壓機用變頻控制

  利用艾克特變頻器來啟動空壓機，將原有的星三角啟動替代；同時要用艾克特變頻器與普樂特變頻控制器通訊。

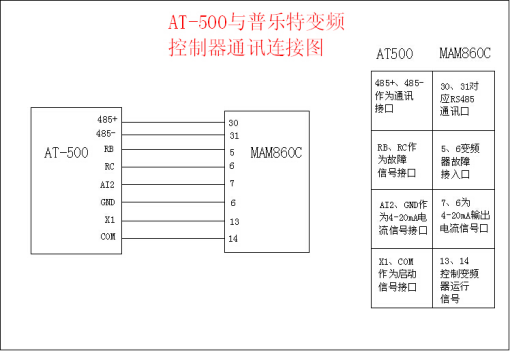

控制器與變頻器通訊連接圖

變頻器控制的優勢：

1） 帶有軟啟動功能，對電路產生的影響小；

2） 可以控制電機轉速，針對實際用氣的情況來節省不必要的浪費

3） 不會不停的重復加載，對加載電磁閥起到了一定的保護作用

三、AT500的調試參數以及選型

  艾克特變頻器的參數設置如下：

F0.02設置為1（外部端子啟動）：

F0.03設置為3（AI2速度給定）

F2.20設置為2.2（4-20mA電流信號的校正）；

F2.22設置為9.7（4-20mA電流信號的校正）；

F3.04設置為2（故障輸出）；

FD.05設置為1（標準數據傳送）

注：F2.20、F2.22為電流信號校正參數，根據現場實際情況校正

選型建議：建議55KW以上，放大一檔用。
